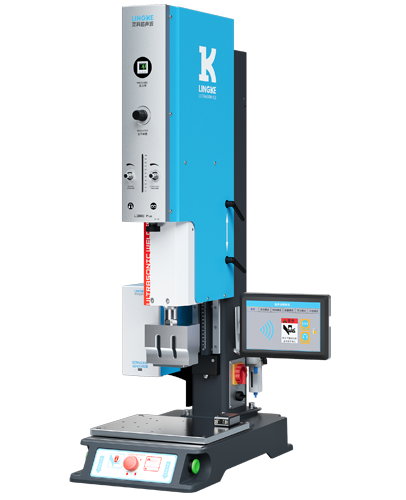

20KHZ2600W伺服超聲波塑料焊接機
伺服超聲波塑料焊接機
產品特點PRODUCT FEATURE
01立柱、發振筒采用高強度滑軌連接設計，確保焊接強度，下壓回升機械高強度和高精密度
02集成多種焊接控制技術
03底模水平調節（選配：XY焊接平臺）
04伺服行程控制系統，焊接精密度0.01mm
05符合歐洲CE安全規范之操作模式
06故障自我檢測功能，可檢視機身各項開關功能
07數據管理：自帶儲存/傳送焊接數據功能，便于數據智能追蹤
產品參數PRODUCT PARAMETERS
- 機器型號L3000 Servo ES
- 頻率15/20kHz
- 額定功率對應表格
- 輸入電壓AC220V
- 焊頭行程100mm
- 機身行程360mm(Max)
- 輸出時間0.001-9.99s
- 振幅內置10%-100%
- 焊接面積?170-260mm
- 操作開關雙手啟動
- 壓機尺寸見表格
- 外形尺寸見表格
技術規格TECHNICAL SPECIFICATIONS
|
機型 Model |
L3000 Servo ES |
|||||
|
頻率 Frequency |
20kHz |
15kHz |
||||
|
功率 Power |
2000W |
2600W |
2600W |
3000W |
||
|
輸入電壓 InputVoltage |
AC220V |
AC220V |
AC220V |
AC220V |
||
|
焊頭行程 Horn Stroke |
100mm |
100mm |
100mm |
100mm |
||
|
機身行程 Machine Journey |
360mm |
360mm |
360mm |
360mm |
||
|
輸出時間 Output Time |
0.001-9.99S |
0.001-9.99S |
0.001-9.99S |
0. 001-9.99S |
||
|
焊接面積 WeldingCapability |
Φ170mm |
Φ 220mm |
Φ220mm |
Φ 260mm |
||
|
操作開關 Operation Switch |
雙手啟動，前部有緊急制動，也可附加外部開關 |
|||||
|
外形尺寸
Size(mm) |
壓機 Press |
680X400X1656 |
||||
|
電箱 (數字化機型) Generator(DigitalType) |
422X98X220 |
|||||
|
凈重
Weight |
壓機 Press |
160.5kg |
||||
|
電箱 (數字化機型) Generator(DigitalType) |
6.5kg |
|||||
產品優勢PRODUCT ADVANTAGES
①4種操作模式：手動模式、時間模式、能量模式、絕對行程模式
②3種觸發模式：時間觸發、行程觸發、從源起算時間
③5種智能管理：振幅管理、品質管理、配方管理、數據管理、安全管理
④2種壓力控制：觸發壓力控制、冷卻壓力控制
⑤智能控制反饋功能：故障自我檢測功能、實時自動追頻功能、鎖頻功能、電路恒壓功能
⑥3種焊接應用模式：自動化流水線模式、歐洲安全模式、脈沖模式
